產品概述：
KS-LWGY系列智能酒精流量計（渦輪流量計）由渦輪流量傳感器與顯示儀表組成，是本廠采用國外先進技術生產制造的，是液體計量最理想的流量計之一。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。
產品特點：
1．傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。
2．結構簡單、牢固以及拆裝方便。
3．測量范圍寬，下限流速低。
4．壓力損失小，重復性好，精確度高。
5．具有較高的抗電磁干擾和抗振動能力。
產品主要技術參數：
1.公稱通徑：（4～200）mm基本參數見表一；
2.介質溫度：（-20～80）℃；分體型（－20～120）℃；
3.環境溫度：（-20～55）℃；
4.準 確 度：±0.5%、±1％；
5.檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）；
6.供電電源：電壓：12V±0.144V,電流：≤10mA；
7.輸出電壓幅值：高電平≥8V，低電平≤0.8V；
8.傳輸距離：傳感器至顯示儀表的距離可達1000m；
9.現場顯示型供電電源：3.6V（鋰電池供電，可連續使用3年以上）；
10.顯示方式：現場液晶顯示瞬時流量和累計流量；
11.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出；
衛生級卡箍渦輪流量計口徑和流量
口徑（mm） | 正常流量范圍(ｍ3/h) | 擴展流量范圍(ｍ3/h) | 常規耐受壓力(MPa) | 上限壓力(MPa) |
DN 4 | 0.04－0.25 | 0.04－0.4 | 6.3 | 32 |
DN 6 | 0.1－0.6 | 0.06－0.6 | 6.3 | 32 |
DN 10 | 0.2－1.2 | 0.15－1.5 | 6.3 | 32 |
DN 15 | 0.6－6 | 0.4－8 | 6.3 | 32 |
DN 20 | 0.8－8 | 0.45－9 | 6.3 | 32 |
DN 25 | 1－10 | 0.5－10 | 6.3 | 32 |
DN 32 | 1.5－15 | 0.75－15 | 6.3 | 32 |
DN 40 | 2－20 | 1－20 | 6.3 | 32 |
DN 50 | 4－40 | 2－40 | 2.5 | 25 |
DN 65 | 7－70 | 3.5－70 | 2.5 | 25 |
DN 80 | 10－100 | 5－100 | 1.6 | 25 |
DN 100 | 20－200 | 10－200 | 1.6 | 16 |
DN 125 | 25－250 | 12.5－250 | 1.6 | 16 |
DN 150 | 30－300 | 15－300 | 1.6 | 16 |
DN 200 | 80－800 | 40－800 | 1.6 | 16 |

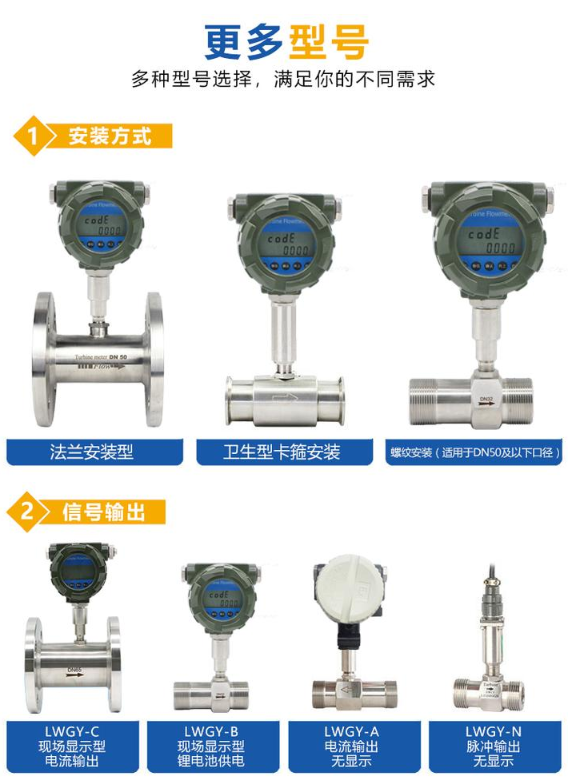

選型說明
LWGY□ | □□□ | □ | □ | □ | 說 明 | |
類 型 | LWGY-A | 公 稱 通 徑 | 流量傳感器，脈沖輸出三線制，+12V供電； | |||
LWGY-B | 現場顯示型，3.6V電池供電； | |||||
LWGY-C | 現場顯示帶4～20mA兩線制輸出，24V供電； | |||||
LWGY-D | 變送器；4～20mA兩線制輸出，24V供電； | |||||
防 爆 | 無標記，為非防爆型 | |||||
B | 防爆型 | |||||
精度 等級 | A | 精確度0.5級 | ||||
B | 精確度1.0級 | |||||
渦輪 類型 | A | 正常流量范圍 | ||||
B | 擴展流量范圍 | |||||
說明： DN4～DN40管徑的傳感器為螺紋連接，最大工作壓力為6.3MPa。 DN50～DN200管徑的傳感器為法蘭連接,最大工作壓力為2.5MPa。 DN4～DN10管徑的傳感器配有前后直管段和過濾器。 DN15～DN40管徑如需法蘭連接，訂貨時說明。 高壓型及特殊要求訂貨時說明。 | ||||||
